PEAKART TE-1470

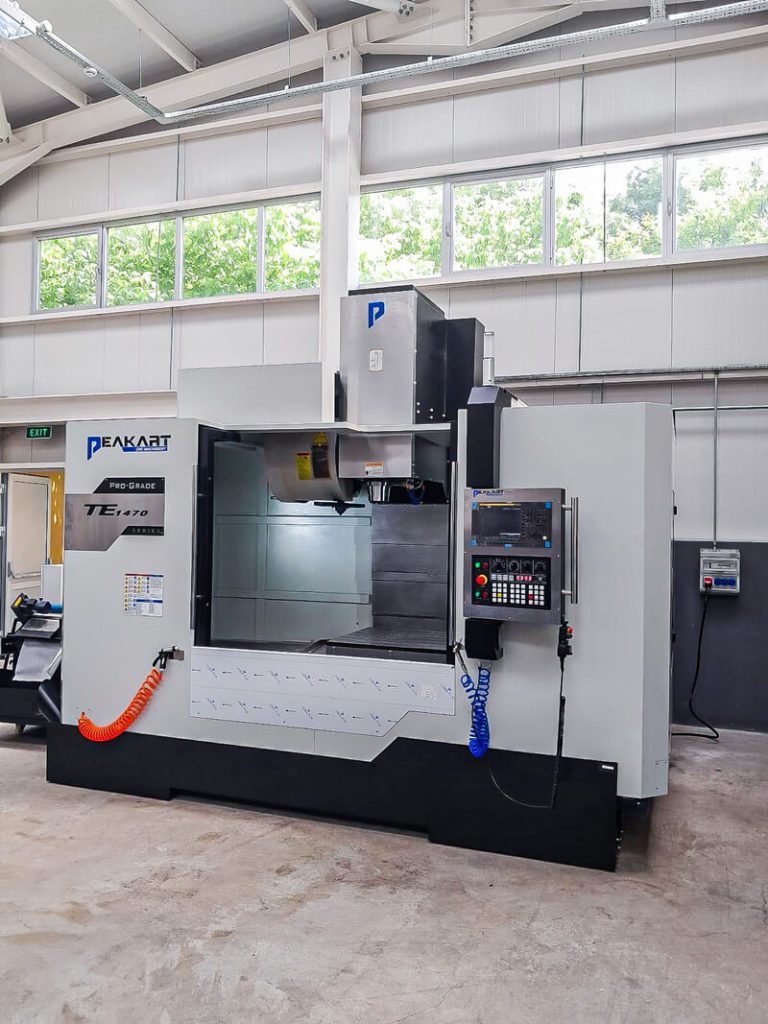

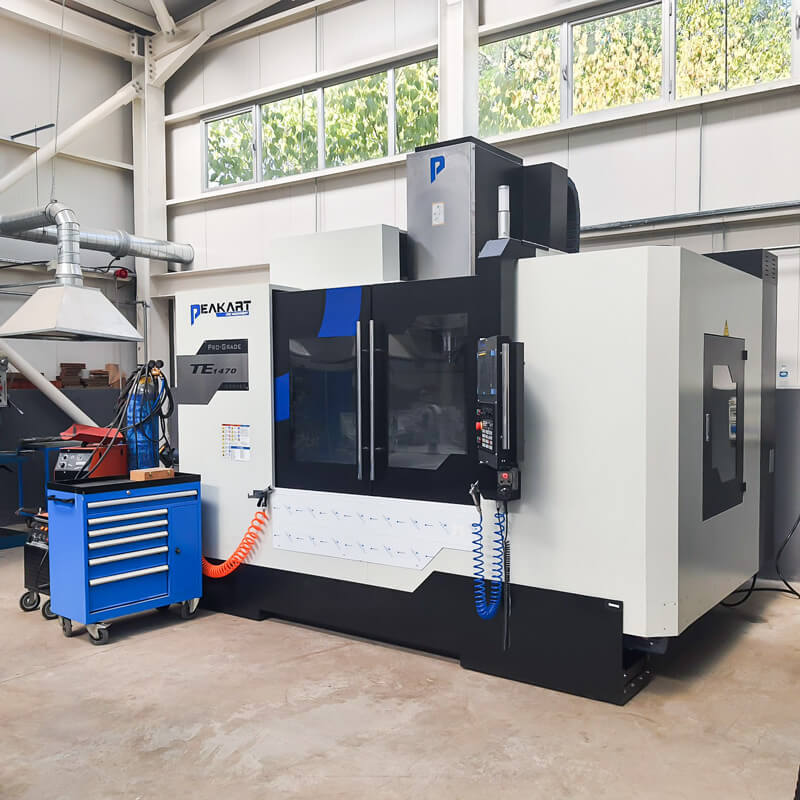

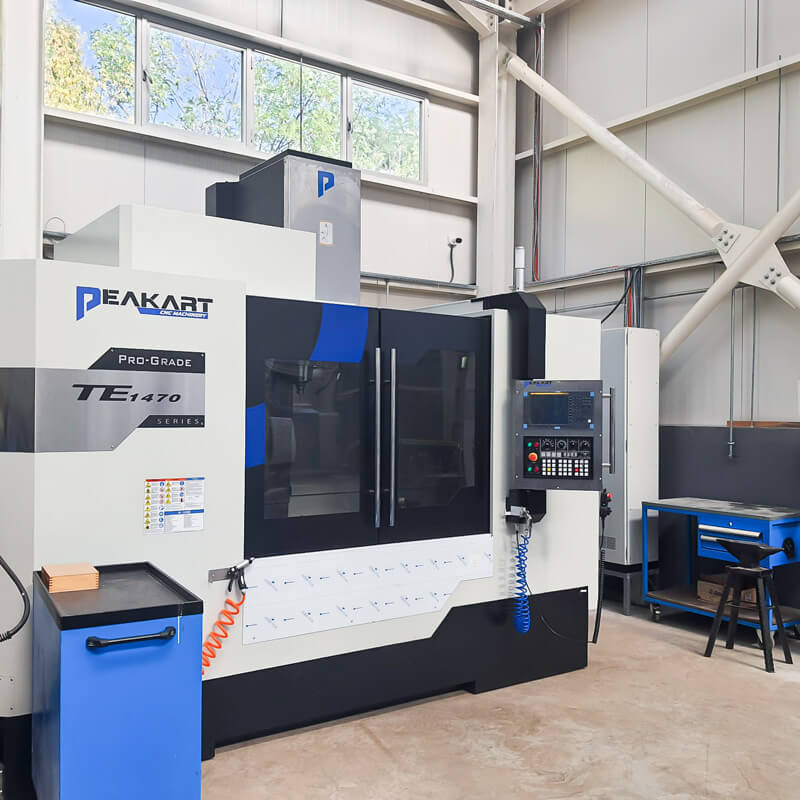

Peakart TE-1470, Sarkma ve burulmaya dayanıklı olarak ekstra geniş taban ve ekstra geniş kolon ile tasarlanmış bir döküm gövdeye sahiptir (Resimlere bakınız), masuralı lineer kızaklar ile birlikte en iyi spindle’lar kullanılır. Bu, çok yüksek ilerleme durumunda bile iyi bir işleme performansının garantisidir.
Te-1470, Modern tasarımı, yüksek kaliteye sahip bileşenleri ve cazip fiyat/ performans oranı ile dikkat çekmektedir. Mitsubishi, Fanuc, Siemens ve Heidenhain gibi çok çeşitli kontrol ünitesi markaları sunuyoruz. Size en uygun olanı tercih edebilirsiniz.
Peakart TE-1470 Hakkında Genel Özellikler
- Federli Meehanite Döküm Gövde
- Tüm eksenlerde kaliteli masuralı lineer kızaklar
- Y ekseninde 4 yollu kızak sistemi
- X ekseninde 6 araba
- Z ekseninde 6 araba
- İki kızak aralarında bırakılan açıklık nedeniyle çok yüksek stabilite
- Tüm eksenlerde 45 mm genişliğinde kaliteli masuralı lineer kızaklar
- 10.000 -15.000 rev/dak aralığında kayış aktarma veya Direct Drive Spindle seçenekleri
- BT-50 veya HSK-A63 Spindle seçenekleri
- Hassas vidalı millere direk bağlı güçlü eksen motorları
- Döner tip ergonomik kontrol paneli
- Seçilebilir Kontrol Sistemleri: Fanuc, Mitsubishi, Heidenhain veya Siemens
| Teknik Özellik | Değerler |
|---|---|
| Tabla | |
| Tabla Boyutları (Boy × En) | 1500×700 mm |
| Max. tabla yükleme kapasitesi | 1400 kg |
| T slot | 6×18×100 mm |
| X ekseni hareketi | 1400 mm |
| Y ekseni hareketi | 720 mm |
| Z ekseni hareketi | 700 mm |
| İş mili alnından tablanın üst yüzeyine olan mesafe | 150-850 mm |
| İş Mili | |
| Maksimum İş Mili Devri | 10000 rpm (ops.12000 rpm) |
| İş Mili Gücü | 15/18,5 kW) |
| İş Mili Koniği | BBT-40) |
| Hareketler | |
| Hızlı İlerleme (X ekseni) | 24 m/min |
| Hızlı İlerleme (Y ekseni) | 24 m/min |
| Hızlı İlerleme (Z ekseni) | 24 m/min |
| Kesme Hızı İlerlemesi | 1~10000 mm/min |
| Eksen Motorları (X/Y/Z-ekseni) | 4,5/4,5/4,5 kW |
| Kızaklar | |
| X/Y/Z ekseni kızak genişliği | 45 mm |
| ATC – Otomatik Takım Değiştirme Ünitesi | |
| Takım Magazini Kapasitesi | 24T (Ops. 30T) |
| Maksimum Takım Boyu | 300mm |
| Maksimum Takım Ağırlığı | 7,5 Kg |
| Çektirme Vidası Tipi | MAS-P40T-1 |
| Diğer Özellikler | |
| Güç kapasitesi | 25 kV A |
| Hava basıncı | 6-8bar |
| Makine Ölçüleri (L x W x H) | 3800x2700x3000 mm |
| Net ağırlık | 9500 kg |
| Not: Üretici firmanın sürekli araştırması ve iyileştirilmesi nedeniyle, üretici firmanın bu katalogda gösterilen mekanik spesifikasyonları ve özellikleri önceden haber vermeksizin değiştirme hakkına sahiptir. | |
