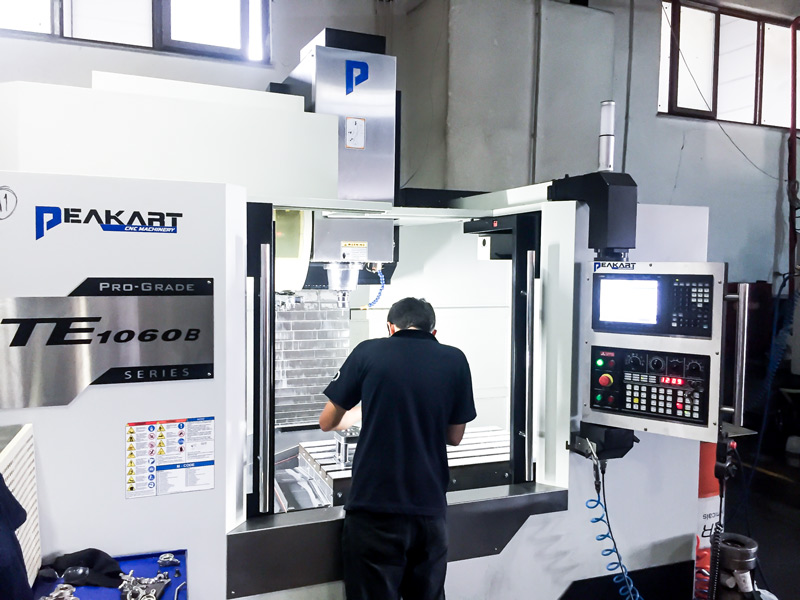

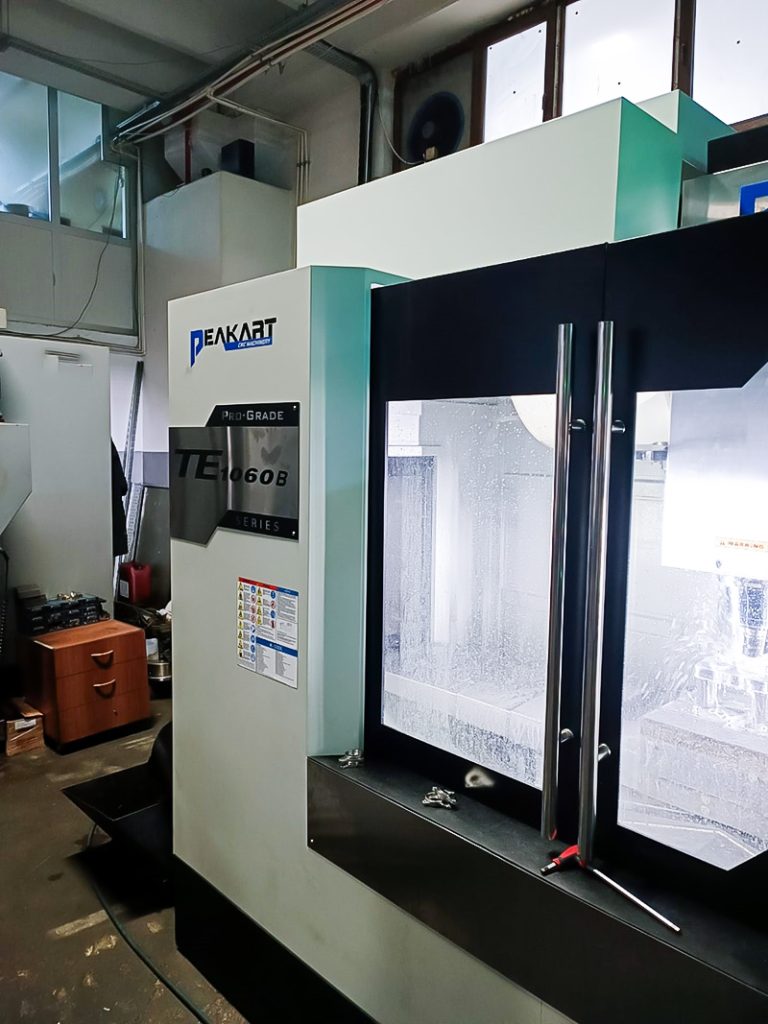

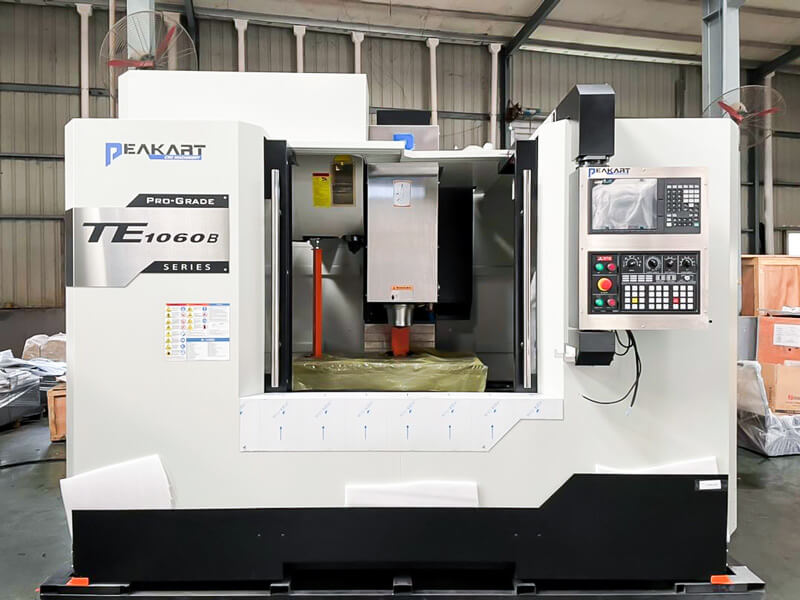

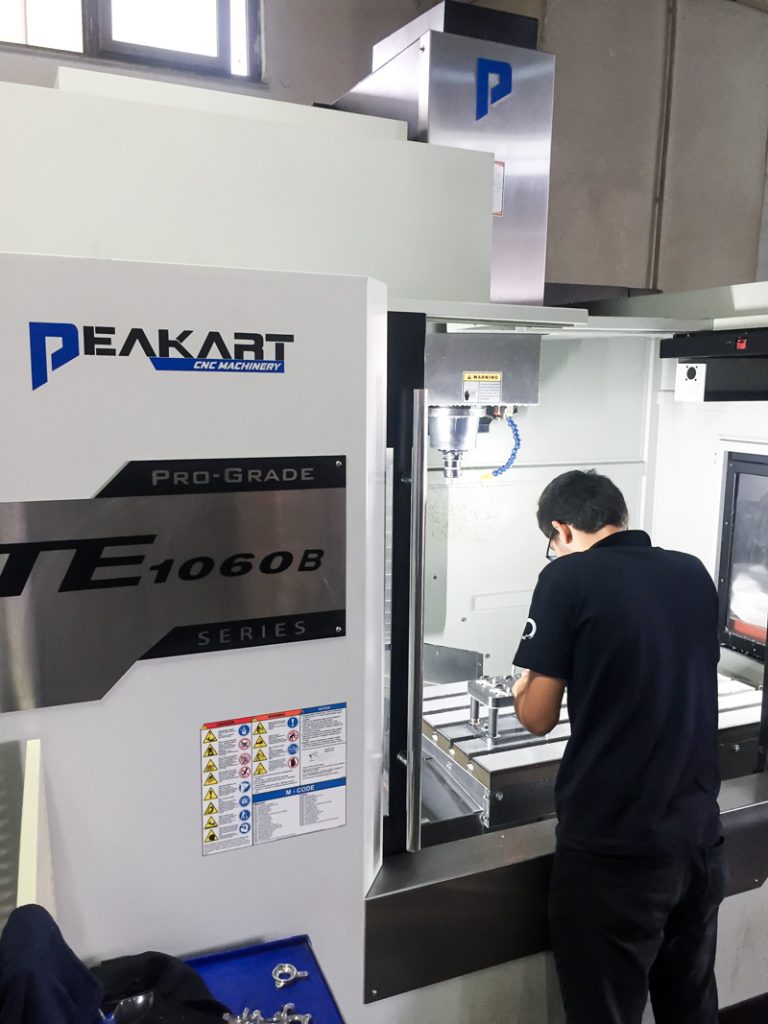

PEAKART TE-1060B
Peakart TE-1060B, modern tasarımı, yüksek kaliteye sahip bileşenleri ve cazip fiyat/performans oranı ile dikkat çekmektedir. Gerilmelere ve strese dayanıklı olarak ekstra geniş taban ve ekstra geniş kolon ile tasarlanmış bir döküm gövdeye sahiptir. Bu, makineye maksimum stabilite ve hassasiyet vermek için makine yapısında mükemmel üçgen bir denge verir.
| Teknik Özellik | Değerler |
|---|---|
| Tabla | |
| Tabla Boyutları (Boy × En) | 1100×600 mm |
| Max. tabla yükleme kapasitesi | 1000 kg |
| T slot | 6×18×100 mm |
| X ekseni hareketi | 1020 mm |
| Y ekseni hareketi | 620 mm |
| Z ekseni hareketi | 600 mm |
| İş mili alnından tablanın üst yüzeyine olan mesafe | 150-750 mm |
| İş Mili | |
| Maksimum İş Mili Devri | 10000 rpm (ops.12000 rpm) |
| İş Mili Gücü | 11/15 kW |
| İş Mili Koniği | BBT40 |
| Hareketler | |
| Hızlı İlerleme (X ekseni) | 48 m/min |
| Hızlı İlerleme (Y ekseni) | 48 m/min |
| Hızlı İlerleme (Z ekseni) | 36 m/min |
| Kesme Hızı İlerlemesi | 1~10000 mm/min |
| Eksen Motorları (X/Y/Z-ekseni) | 4,5 / 4,5 / 4,5 kW |
| Kızaklar | |
| X/Y/Z ekseni kızak genişliği | 45 mm |
| ATC – Otomatik Takım Değiştirme Ünitesi | |
| Takım Magazini Kapasitesi | 24T (Ops. 30T) |
| Maksimum Takım Boyu | 300mm |
| Maksimum Takım Ağırlığı | 7 Kg |
| Çektirme Vidası Tipi | MAS-P40T-1 |
| Diğer Özellikler | |
| Güç kapasitesi | 17,5 kV A |
| Hava basıncı | 6-8bar |
| Makine Ölçüleri (L x W x H) | 2694×2346×2780 mm |
| Net ağırlık | 6500 kg |
| Not: Üretici firmanın sürekli araştırması ve iyileştirilmesi nedeniyle, üretici firmanın bu katalogda gösterilen mekanik spesifikasyonları ve özellikleri önceden haber vermeksizin değiştirme hakkına sahiptir. | |
Masuralı lineer kızaklar ile birlikte en iyi spindle’lar kullanılır. Bu sayede, çok yüksek ilerleme durumunda bile en iyi işleme performansı sağlanır. Mitsubishi, Fanuc, Siemens ve Heidenhain gibi çok çeşitli kontrol ünitesi markaları sunuyoruz. Size en uygun olanı tercih edebilirsiniz.
Peakart TE-1060B Hakkında Genel Özellikler
- Federli Meehanite Döküm Gövde
- Tüm eksenlerde kaliteli masuralı lineer kızaklar
- Y ekseninde 3 yollu kızak sistemi
- X ekseninde 6 araba
- Z ekseninde 6 araba
- İki kızak aralarında bırakılan açıklık nedeniyle çok yüksek stabilite
- Tüm eksenlerde 45 mm genişliğinde kaliteli masuralı lineer kızaklar
- 10.000 -15.000 rev/dak aralığında kayış aktarma veya Direct Drive Spindle seçenekleri
- BT-50 veya HSK-A63 Spindle seçenekleri
- Hassas vidalı millere direk bağlı güçlü eksen motorları
- Döner tip ergonomik kontrol paneli
- Seçilebilir Kontrol Sistemleri: Fanuc, Mitsubishi, Heidenhain veya Siemens
