GFIR TF8L

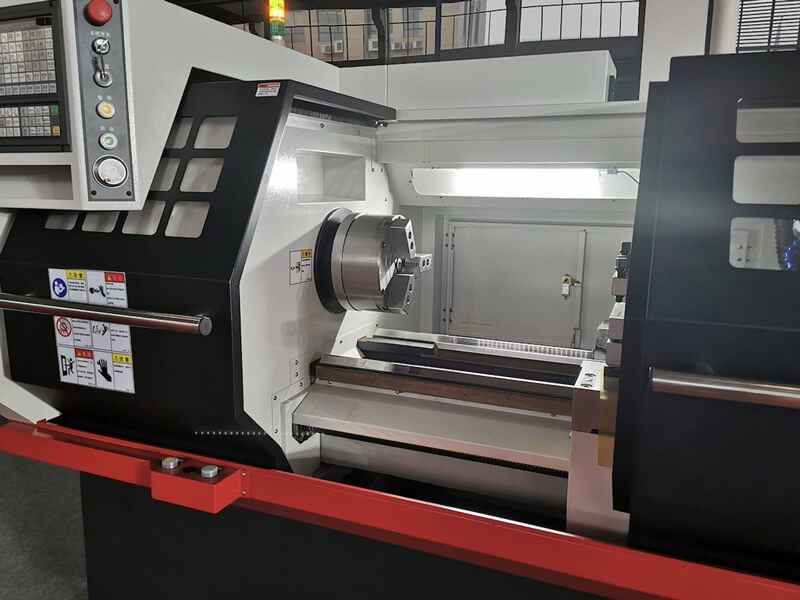

TF8L, yatay düz banko yapısına sahiptir. Tüm oturan yüzeylere, işlemeden sonra hassas taşlama uygulanır, bu sayede iyi konum toleransları ve hassasiyete sahip olur.
| Teknik Özellik | Değerler |
|---|---|
| Kapasite | |
| Ayna Boyutu | 8” Manuel Ayna veya Pnömatik Pens |
| Maksimum Parça Çevirme | Ø470 mm |
| Kızak Üzeri Çevirme Çapı | Ø200 mm |
| Maksimum Kesme Uzunluğu | 600 mm |
| Çubuk Kapasitesi | Ø55 mm |
| İş Mili | |
| İş Mili Uç Normu | A2-6 |
| Maksimum İş Mili Gücü | 11 kW |
| Maksimum İş Mili Devri | 3000 Rpm |
| Hareketler | |
| X ekseni Hareketi | 300 mm |
| Z ekseni Hareketi | 600 mm |
| X/Z Ekseni Kızakları | Kutu kızak |
| X/Z Boşta İlerlemeler | 8/10 m/min |
| Pozisyonlama Hassasiyeti X/Z | ± 0.018/0.022 mm |
| Tekrarlama Hassasiyeti X/Z | ± 0.006/0.008 mm |
| Taret | |
| Takım Sayısı | Elektrikli Kalemlik (4’lü) ve Gang Tipi Kalemlik |
| Takım Kesiti | 25 x 25 mm |
| Takım Bara Çapı | Ø20 mm |
| Yüzey Hassasiyeti | |
| Dairesellik Toleransı | 0,008 mm |
| Yüzey Pürüzlülüğü (45# steel) (1045 AISI) | Ra 1.6 |
| Diğer Ölçüler | |
| Gezer Punta/Pinol Stroğu | MT4- Ø65 mm / 130 mm |
| Makine Ölçüleri (L x W x H) | 2200 x 1350 x 1620 mm |
| Makine Ağırlığı | 2100 Kg |
| Not: Üretici firmanın sürekli araştırması ve iyileştirilmesi nedeniyle, üretici firmanın bu katalogda gösterilen mekanik spesifikasyonları ve özellikleri önceden haber vermeksizin değiştirme hakkına sahiptir. | |

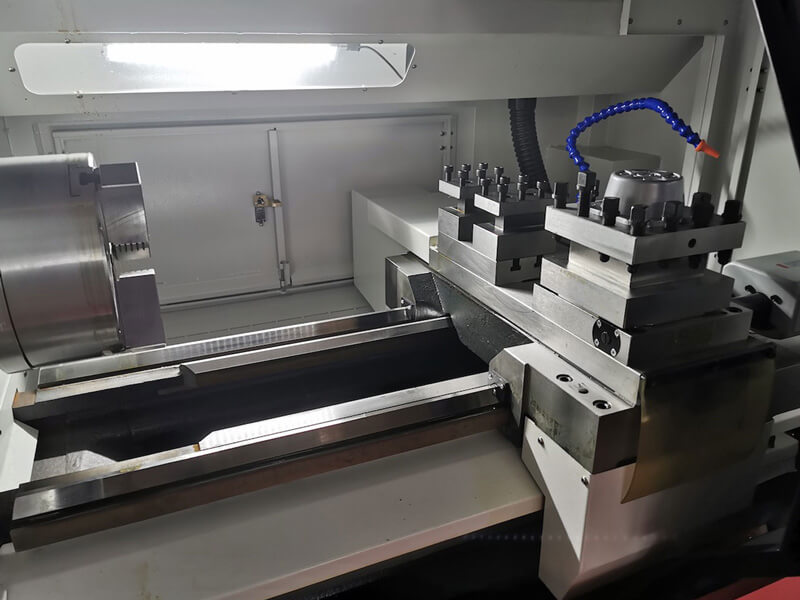

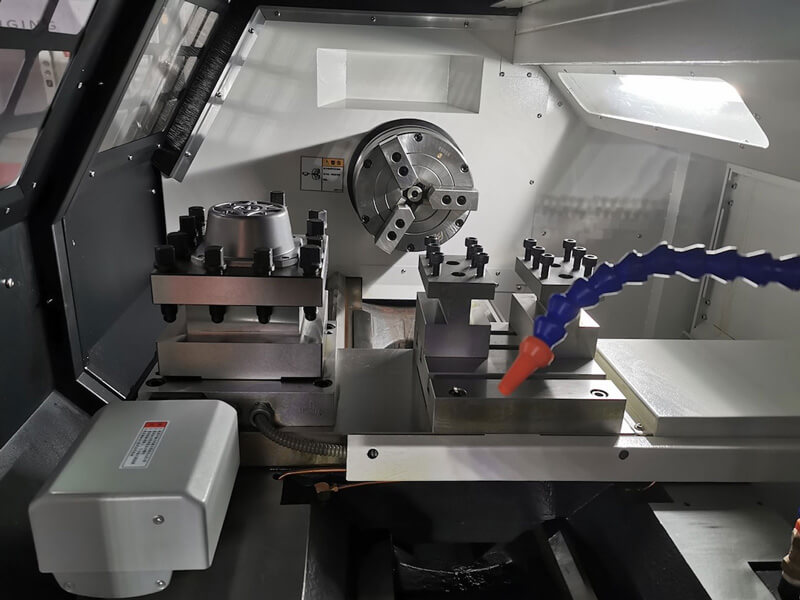

Makine, Standart 4 istasyonlu elektrikli spot veya 6 istasyonlu elektrikli spot veya gang tipi takımlar ile donatılabilir.
Kullanımı kolaydır, makine ergonomik tasarım sahiptir, bakım maliyeti daha düşüktür.
Küçük ve orta spesifikasyonlara sahip kompozit ve metal iş parçalarının tekli veya orta ve küçük partilerinin üretimi için uygundur.
Karmaşık şekillere sahip her türlü şaft, disk ve az adetli parçaları işlemek için uygundur ve yüksek hassasiyet ve boyut tutarlılığı olan parçaların seri üretimi için daha uygundur.

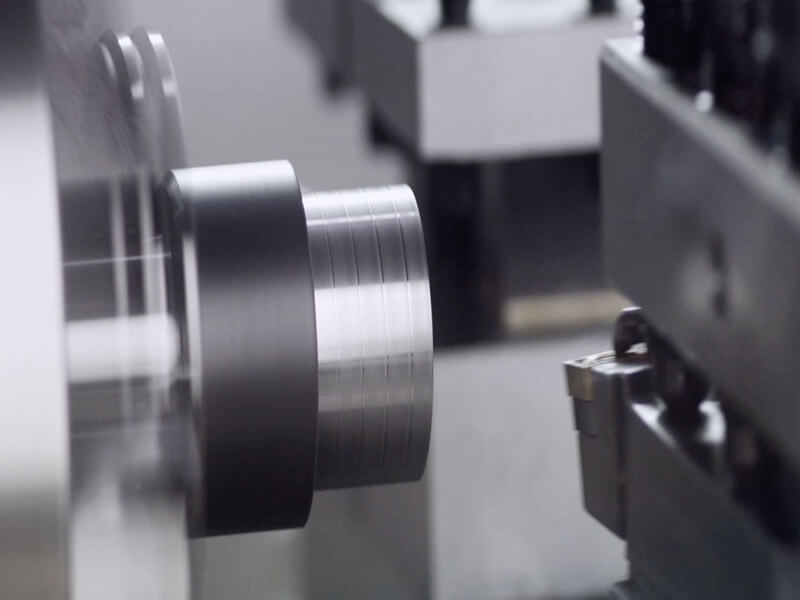

TF8L, Tornalama, kanal açma ve pah kırmanın temel işlevlerine ek olarak, takım tezgahı çeşitli metrik ve inç, iç ve dış diş işlemenin yanı sıra delme, genişletme, raybalama, haddeleme ve diğer işlemleri de gerçekleştirebilir
Silindirik, konik, kademeli, küresel ve kısa eksenli (veya disk) parçalar gibi karmaşık geometrik şekillere, birçok boyuta ve yüksek hassasiyet gereksinimlerine sahip diğer çeşitli kavisli yüzeyleri işleyebilir.
Çapı Φ55 mm’den (çubuktan işleme), uzunluğu 600 mm’den kısa ve çapı Φ200 mm’den küçük kısa şaft parçalarını işlemek için uygundur. (bu aralık fikstüre bağlı olarak değişebilir)
