GFIR TF8
TF8, yatay düz banko yapısına sahiptir. Tüm oturan yüzeylere, işlemeden sonra hassas taşlama uygulanır, bu sayede iyi konum toleransları ve hassasiyete sahiptir.
| Teknik Özellik | Değerler |
|---|---|
| Kapasite | |
| Ayna Boyutu | 10”/12” |
| Maksimum Parça Çevirme | Ø650 mm |
| Maksimum Kesme Çapı | Ø500 mm |
| Maksimum Kesme Uzunluğu | 800 mm |
| Çubuk Kapasitesi | Ø75 mm |
| İş Mili | |
| İş Mili Uç Normu | A2-8 |
| Maksimum İş Mili Gücü | 15/18,5 kW |
| Maksimum İş Mili Devri | 3000 Rpm |
| İş Mili Delik Çapı | Ø92 mm |
| Hareketler | |
| X ekseni Hareketi | 280 mm |
| Z ekseni Hareketi | 860 mm |
| X/Z Ekseni Kızakları | THK Masuralı Lineer |
| X/Z Boşta İlerlemeler | 24 m/min |
| Taret | |
| Takım Sayısı | 12T |
| Takım Kesiti | 32 x 32 mm |
| Takım Bara Çapı | Ø50 mm |
| Punta | |
| Maksimum Punta Hareketi | 705 mm |
| Pinol Hareketi | 150 mm |
| Punta Koniği | MT5 |
| Diğer Ölçüler | |
| Makine Ölçüleri (L x W x H) | 4630 x 2190 x 1800 mm |
| Makine Ağırlığı | 5500 Kg |
| Not: Üretici firmanın sürekli araştırması ve iyileştirilmesi nedeniyle, üretici firmanın bu katalogda gösterilen mekanik spesifikasyonları ve özellikleri önceden haber vermeksizin değiştirme hakkına sahiptir. | |
TF8, Standart 4 istasyonlu elektrikli spot veya 6 istasyonlu elektrikli spot veya gang tipi takımlar ile donatılabilir.
Kullanımı kolaydır, makine ergonomik tasarım sahiptir, bakım maliyeti daha düşüktür.
Küçük ve orta spesifikasyonlara sahip kompozit ve metal iş parçalarının tekli veya orta ve küçük partilerinin üretimi için uygundur.
Karmaşık şekillere sahip her türlü şaft, disk ve az adetli parçaları işlemek için uygundur ve yüksek hassasiyet ve boyut tutarlılığı olan parçaların seri üretimi için daha uygundur.

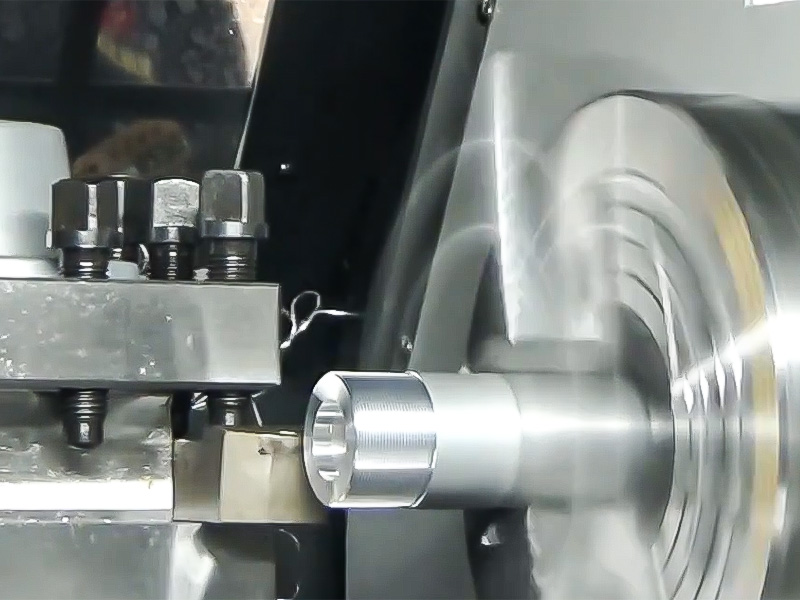

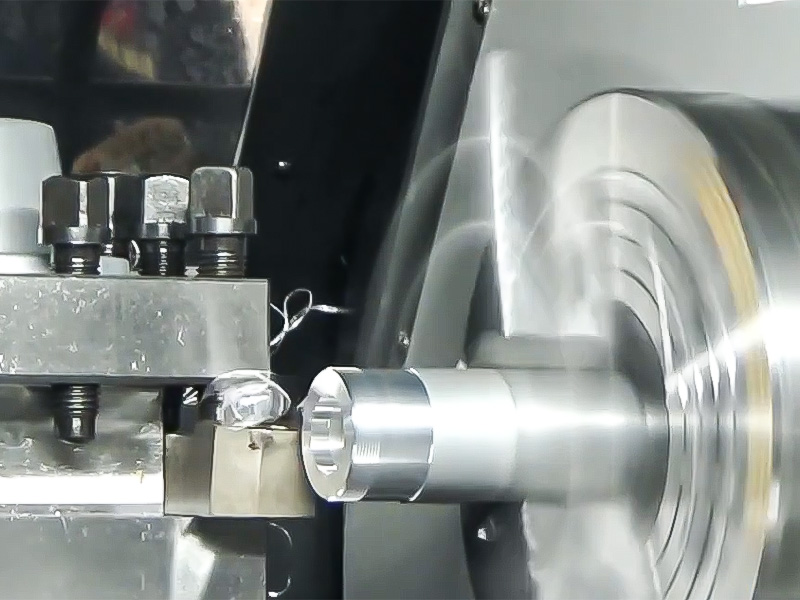

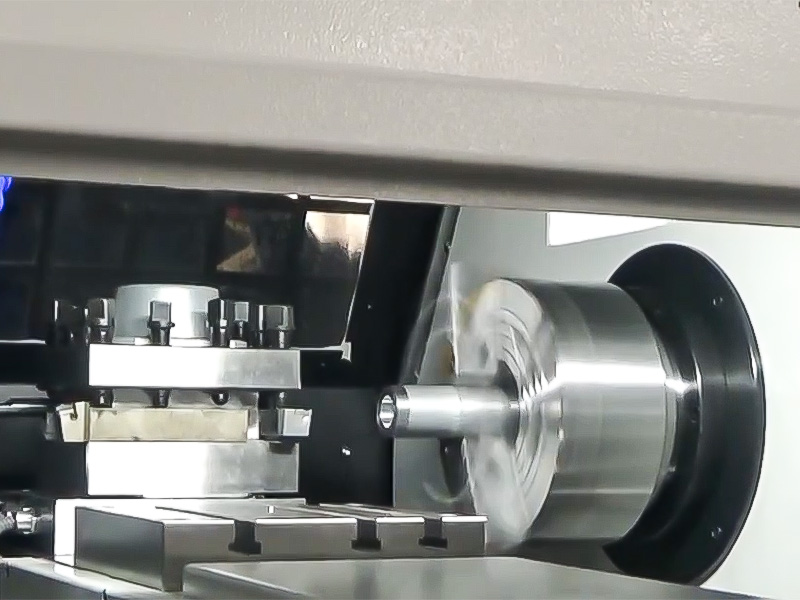

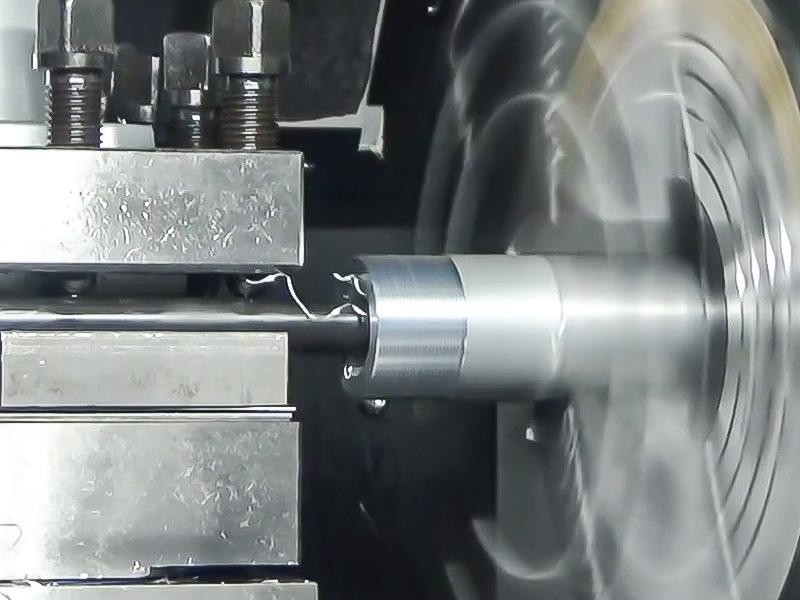

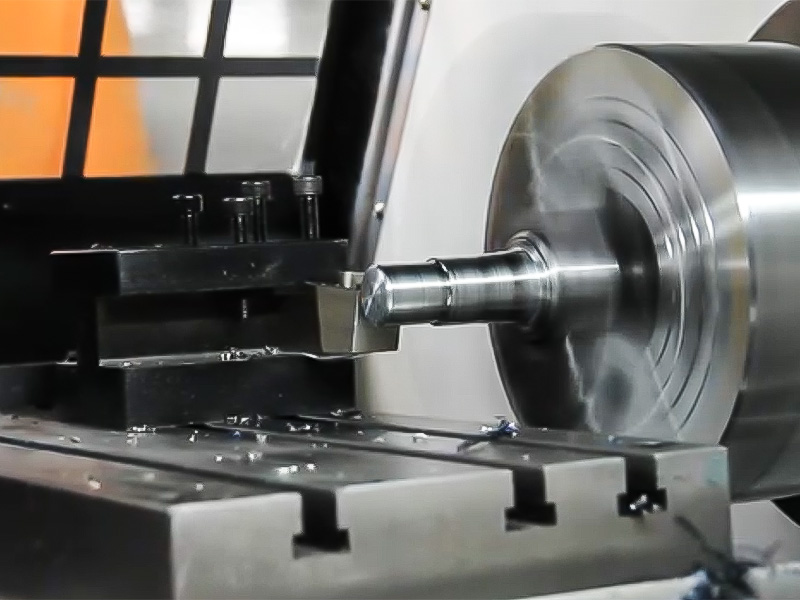

TF8, Tornalama, kanal açma ve pah kırmanın temel işlevlerine ek olarak, takım tezgahı çeşitli metrik ve inç, iç ve dış diş işlemenin yanı sıra delme, genişletme, raybalama, haddeleme ve diğer işlemleri de gerçekleştirebilir
Silindirik, konik, kademeli, küresel ve kısa eksenli (veya disk) parçalar gibi karmaşık geometrik şekillere, birçok boyuta ve yüksek hassasiyet gereksinimlerine sahip diğer çeşitli kavisli yüzeyleri işleyebilir.
Çapı Φ48 mm’den (çubuktan işleme), uzunluğu 400 mm’den kısa ve çapı Φ200 mm’den küçük kısa şaft parçalarını işlemek için uygundur. (bu aralık fikstüre bağlı olarak değişebilir)
