GFIR TF10
TF10, yatay düz banko yapısına sahiptir. Tüm oturan yüzeylere, işlemeden sonra hassas taşlama uygulanır, bu sayede iyi konum toleransları ve hassasiyete sahip olur.
| Teknik Özellik | Değerler |
|---|---|
| Kapasite | |
| Ayna Boyutu | 10” (Manuel Ayna) |
| Maksimum Parça Çevirme | Ø560 mm |
| Kızak Üzeri Çevirme Çapı | Ø320 mm |
| Maksimum Kesme Uzunluğu | 1000 mm |
| Çubuk Kapasitesi | Ø92 mm |
| İş Mili | |
| İş Mili Uç Normu | A2-8 |
| Maksimum İş Mili Gücü | 11 kW |
| Maksimum İş Mili Devri | 2500 Rpm |
| Hareketler | |
| X ekseni Hareketi | 270 mm |
| Z ekseni Hareketi | 1000 mm |
| X/Z Ekseni Kızakları | Kutu kızak |
| X/Z Boşta İlerlemeler | 6/8 m/min |
| Pozisyonlama Hassasiyeti X/Z | ± 0.018/0.022 mm |
| Tekrarlama Hassasiyeti X/Z | ± 0.006/0.008 mm |
| Taret | |
| Takım Sayısı | Elektrikli Spot (4’lü) |
| Takım Kesiti | 25 x 25 mm |
| Takım Bara Çapı | Ø32 mm |
| Yüzey Hassasiyeti | |
| Dairesellik Toleransı | 0,005 mm |
| Yüzey Pürüzlülüğü (45# steel) (1045 AISI) | Ra 1.6 |
| Diğer Ölçüler | |
| Gezer Punta/Pinol Stroğu | Ø75 mm / 150 mm |
| Makine Ölçüleri (L x W x H) | 2840 x 2040 x 1800 mm |
| Makine Ağırlığı | 2800 Kg |
| Not: Üretici firmanın sürekli araştırması ve iyileştirilmesi nedeniyle, üretici firmanın bu katalogda gösterilen mekanik spesifikasyonları ve özellikleri önceden haber vermeksizin değiştirme hakkına sahiptir. | |

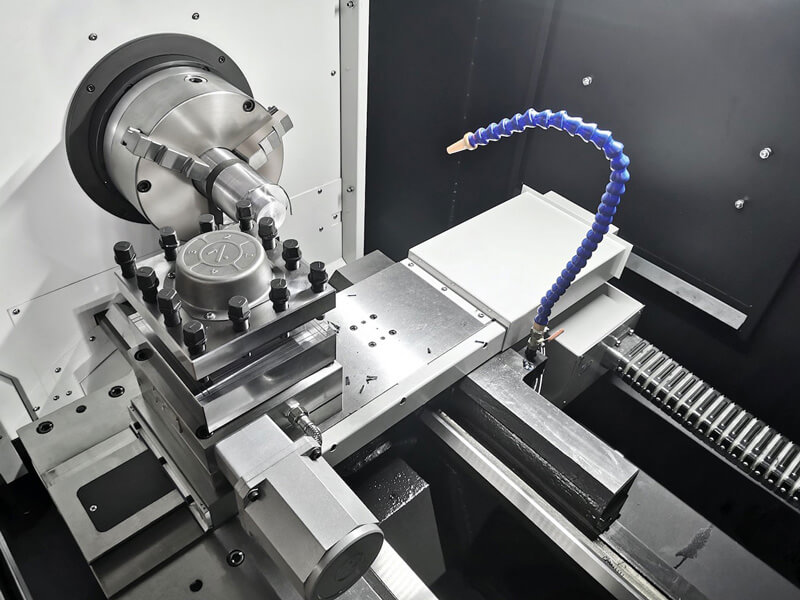

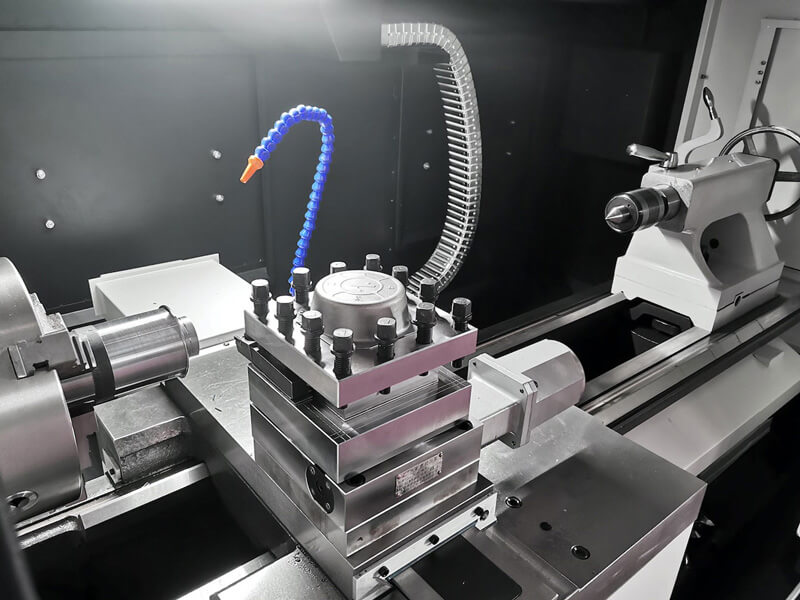

TF10, Standart 4 istasyonlu elektrikli spot veya 6 istasyonlu elektrikli spot veya gang tipi takımlar ile donatılabilir.
Kullanımı kolaydır, makine ergonomik tasarım sahiptir, bakım maliyeti daha düşüktür.
Küçük ve orta spesifikasyonlara sahip kompozit ve metal iş parçalarının tekli veya orta ve küçük partilerinin üretimi için uygundur.
Karmaşık şekillere sahip her türlü şaft, disk ve az adetli parçaları işlemek için uygundur ve yüksek hassasiyet ve boyut tutarlılığı olan parçaların seri üretimi için daha uygundur.
TF10, Tornalama, kanal açma ve pah kırmanın temel işlevlerine ek olarak, takım tezgahı çeşitli metrik ve inç, iç ve dış diş işlemenin yanı sıra delme, genişletme, raybalama, haddeleme ve diğer işlemleri de gerçekleştirebilir
Silindirik, konik, kademeli, küresel ve kısa eksenli (veya disk) parçalar gibi karmaşık geometrik şekillere, birçok boyuta ve yüksek hassasiyet gereksinimlerine sahip diğer çeşitli kavisli yüzeyleri işleyebilir.
Çapı Φ92 mm’den (çubuktan işleme), uzunluğu 1000 mm’den kısa ve çapı Φ350 mm’den küçük kısa şaft parçalarını işlemek için uygundur. (bu aralık fikstüre bağlı olarak değişebilir)
