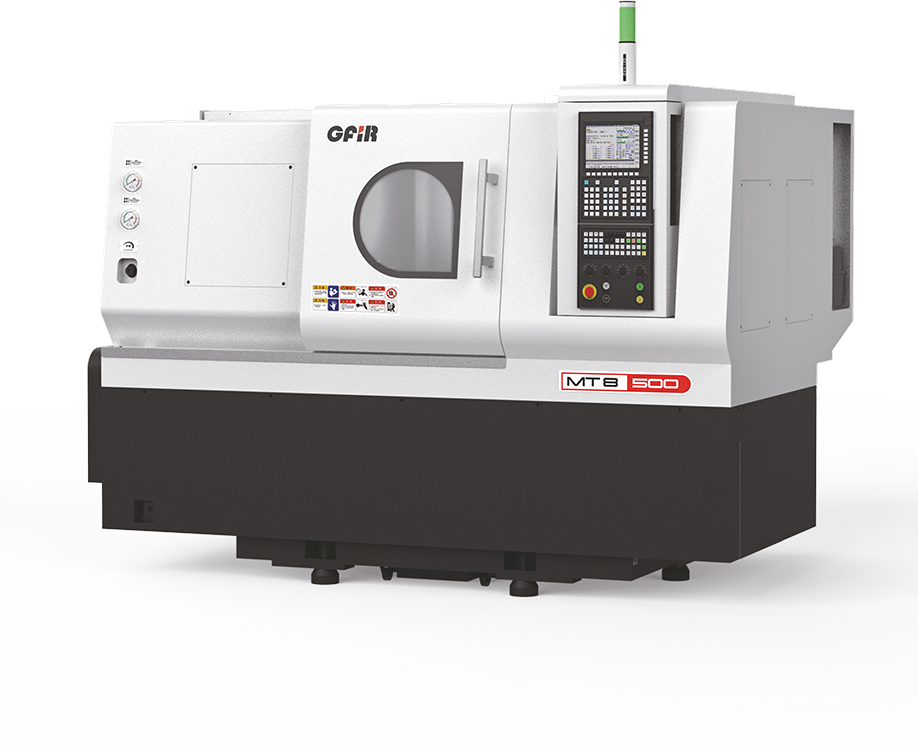

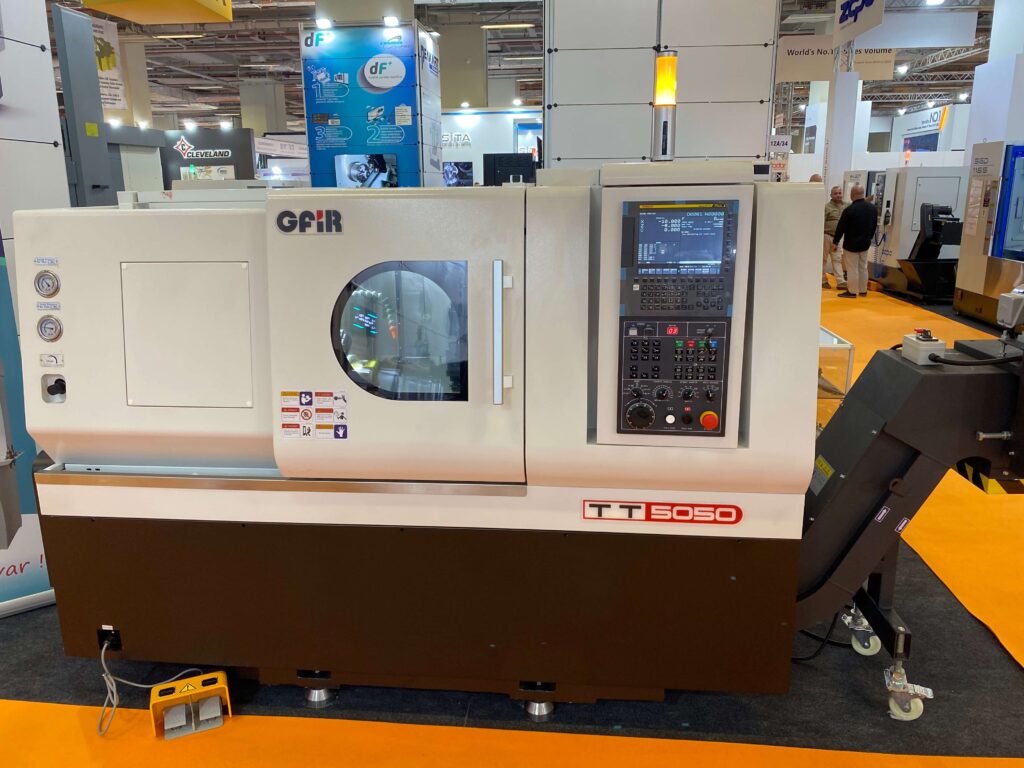

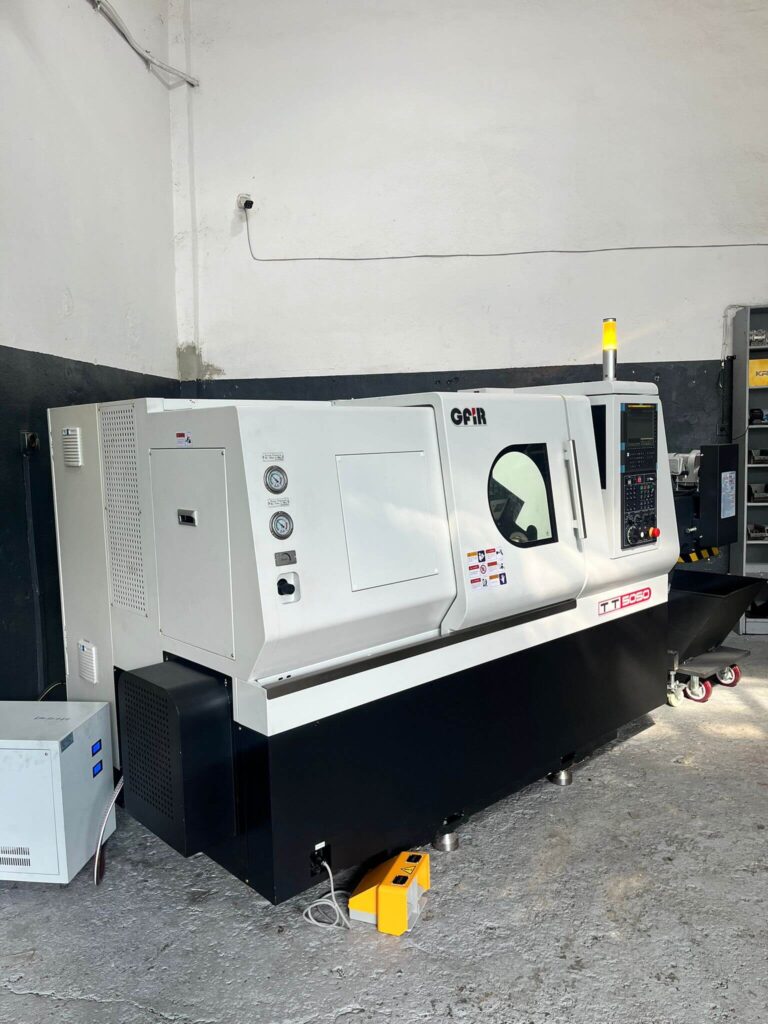

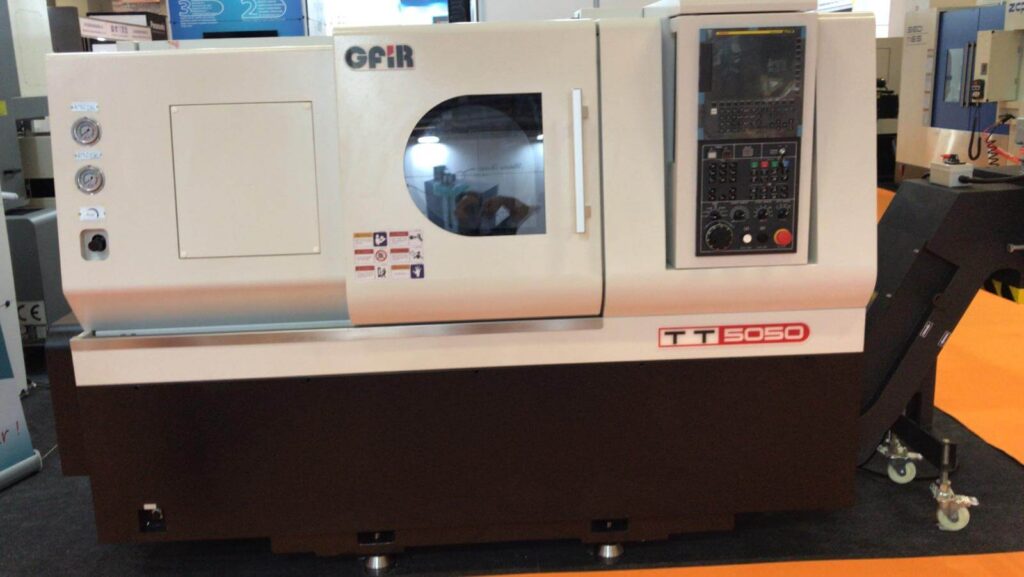

GFIR MT8-500
Yekpare ve rijit gövde, kademeli kızak yapısı

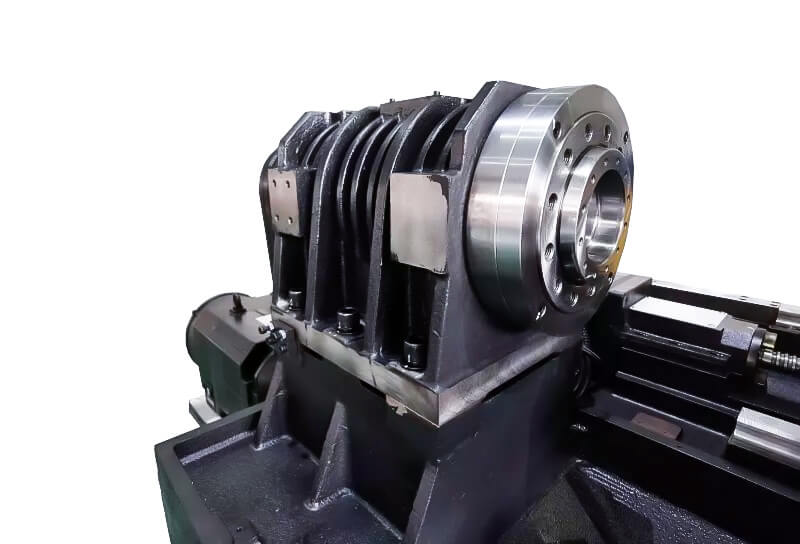

*Yüksek rijitliğe ve dayanıma sahip döküm spindle gövdesi

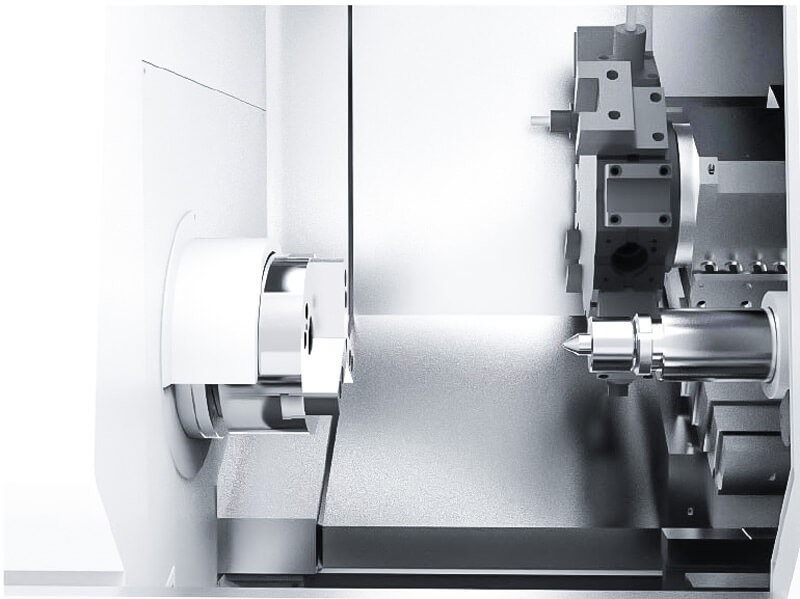

*Yüksek rijitliğe sahip punta gövdesi, 500 mm’ye kadar mil işleme kapasitesi
*Mükemmel talaş kaldırma performansı, yandan ve arkadan talaş atma seçeneği
*Yeşil çevre korumasına göre konsept dizaynı, atık yağların toplanması

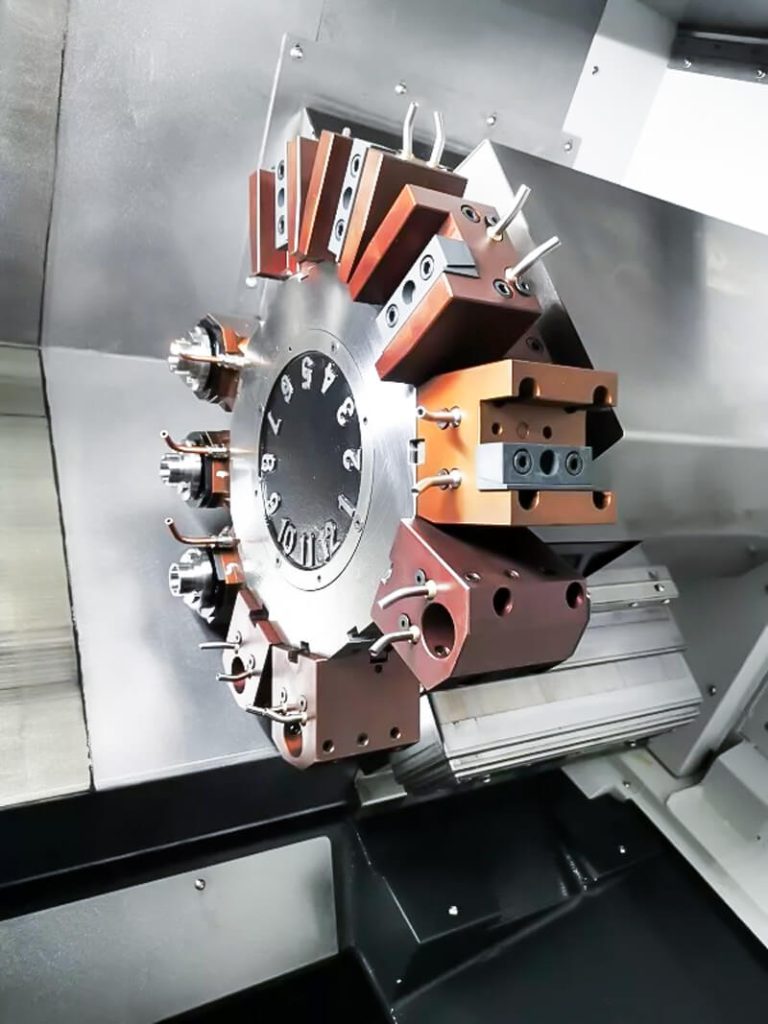

*12T Servo taret iki eksen veya 12T servo BMT45 taret , C eksen seçeneği
| Teknik Özellik | Değerler | ||||
| Ayna ölçüsü | 8” | ||||
| Yatak üstü çevirme çapı | Ø580 mm | ||||
| Maks. tornalama çapı | Ø320 mm | ||||
| Maks. tornalama boyu | 500 mm | ||||
| X/Z eksen hareketleri | 190 / 550 mm | ||||
| Çubuk kapasitesi | Ø50 mm | ||||
| Maks. spindle devri | 4000 Rpm | ||||
| Spindle normu | A2-6 | ||||
| Ana motor gücü | 11/15 Kw | ||||
| X/Z eksen hareket hızları | 24/24 m/min | ||||
| X/Z servo motor güç ve torkları | 1,8 kW / 11 Nm | ||||
| Taret | 12T servo taret / 12T BMT45 taret* | ||||
| Takım tutucu ölçüsü | 25×25 mm | ||||
| Delik tutucu ölçüsü | Ø32 mm | ||||
| Tekrarlanabilir hassasiyet X/Z | 0.004/0.005 mm | ||||
| Punta tipi | Hidrolik | ||||
| Punta yuvası çapı | Ø85 mm | ||||
| Punta hareket mesafesi | 120 mm | ||||
| Punta yuvası koniği | MT5 | ||||
| Soğutma motor gücü | 480 W | ||||
| Toplam güç tüketimi | 14,8 KVA | ||||
| Genel ölçüler (L*W*H) | 2010×1810×1735 mm | ||||
| Ağırlık | 3250 kg | ||||

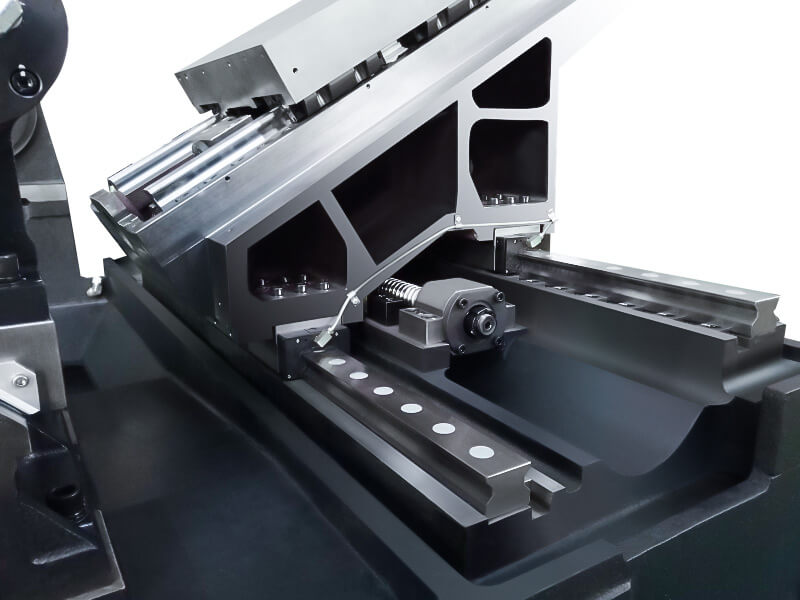

Masuralı lineer kızaklar, ‘kayar hareket’ yerine ‘yuvarlanma hareketi’ yaparlar. Yük altında, masuranın temas yüzeyi çok noktalı temas halindedir . Düşük sürtünme kayıpları, hassas tepkiler ve yüksek konumlama hassasiyeti sağlar. Yükleri aynı anda yukarı, aşağı, sol ve sağ yönlerde taşıyabilir. Lineer kızakların, kolay ve değiştirilebilir montaj ve basit yağlama yapısı, çok az aşınması ve uzun ömürlü olması sebebiyle servis masraflarıda çok düşüktür.
En iyi küresel üreticilerin yüksek kaliteli rulmanları, vidalı milleri ve lineer kızakları kullanılır. Pahalı olmasına rağmen, sadece yüksek kaliteli ürünler, müşterilerin gerektirdiği yüksek hassasiyet ve uzun hizmet ömrünü karşılayabilir.
Eksen servo motorları, ağır yükler altında bile dejenerasyon ve yanlış hizalama yapmayan çelik bir kaplin ile doğrudan vidalı millere bağlıdır. Bu, konumlama hassasiyetinin doğruluğunu büyük ölçüde artırır ve rijit klavuz çekme ve kontur işlemelerde ekstra hassasiyet sağlar.
MT8-500 Serisi hakkında genel Özellikler:

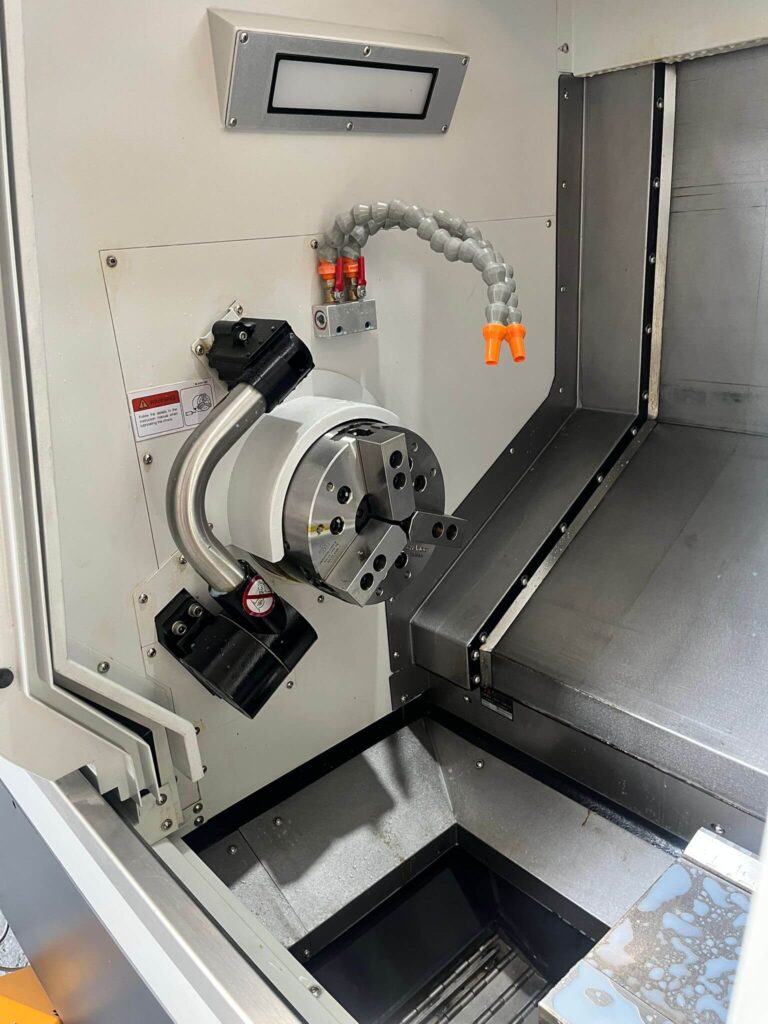

- 8” Hidrolik Ayna
- Meehanite Döküm Gövde

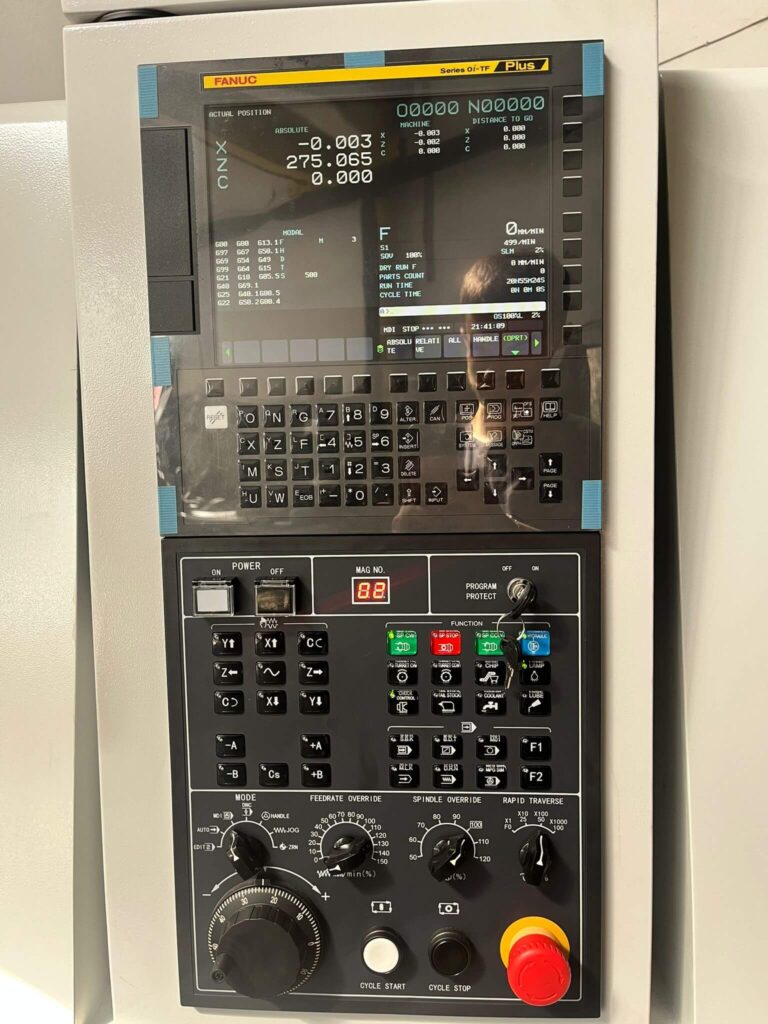

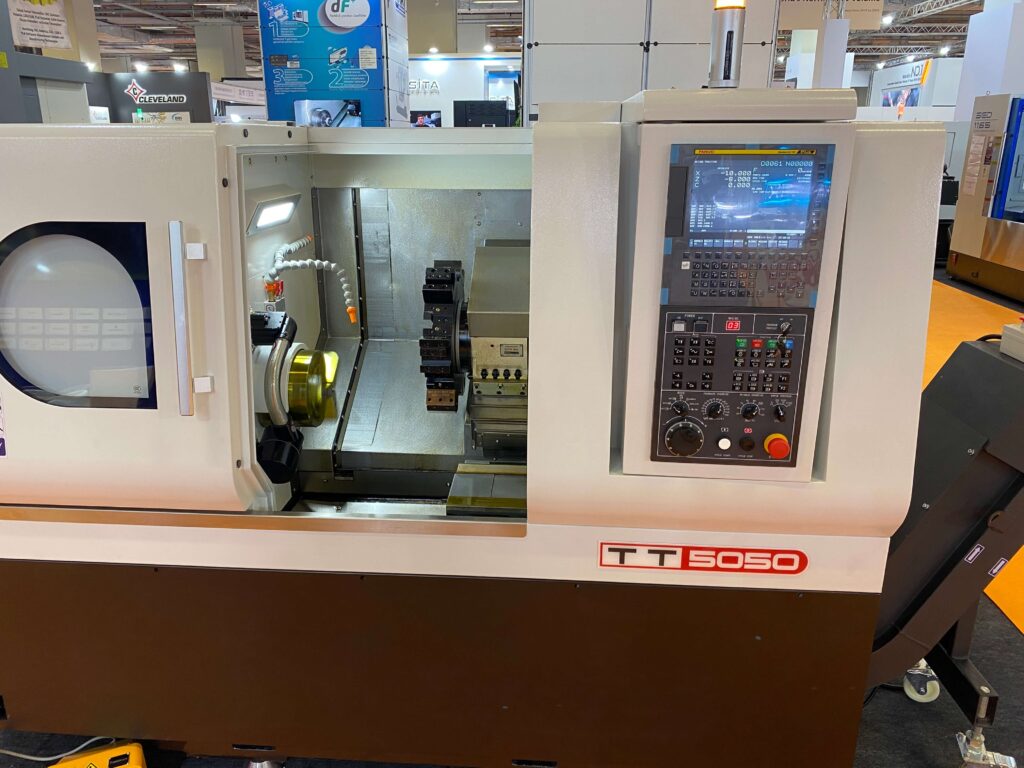

- FANUC 0i-TF Plus(5) Kontrol Sistemi (10,4” LCD Ekran)
- 2 eksen THK masuralı lineer kızak
- Tüm eksenlerde THK masuralı lineer kızaklar
- 4000 rev/dak spindle (NSK Rulmanlar)
- Vidalı millere direk bağlı güçlü eksen motorları
- Otomatik Ölçme Kolu
- Hidrolik Punta

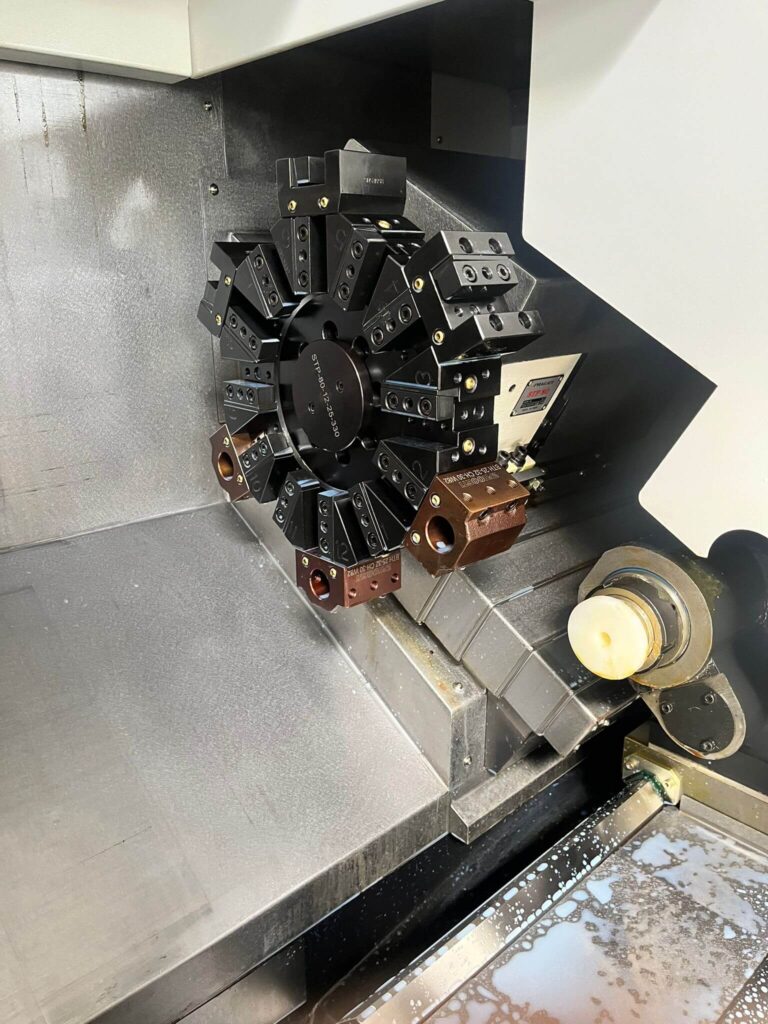

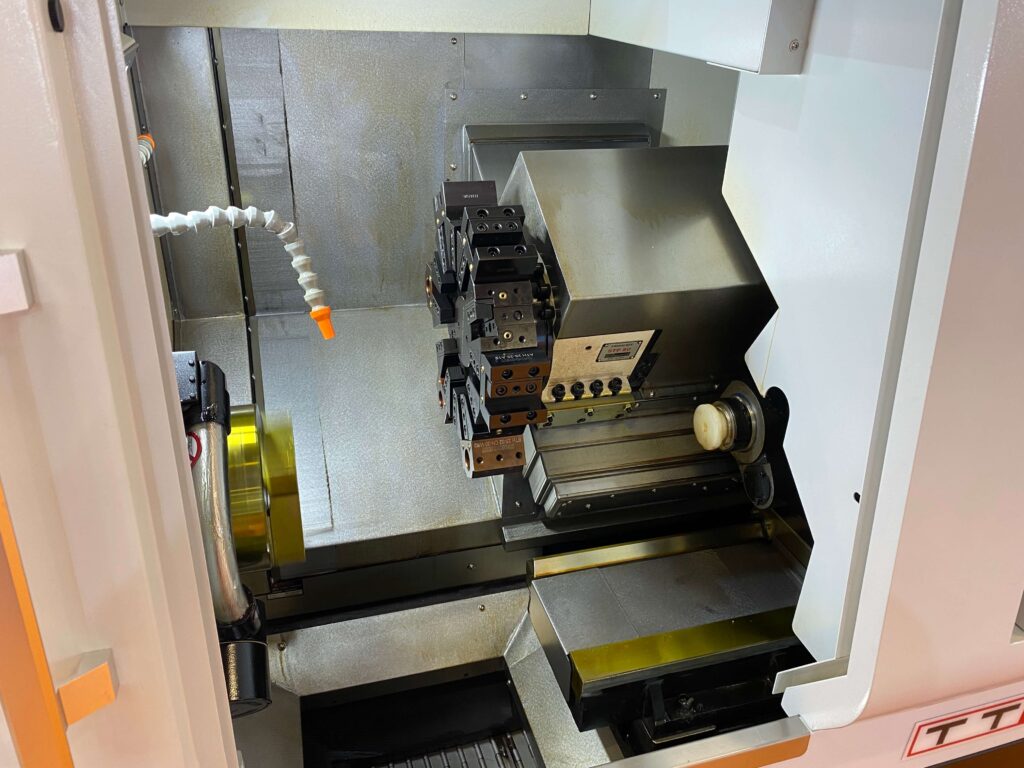

- 12 Takım Servo Taret ile hızlı takım değişimi

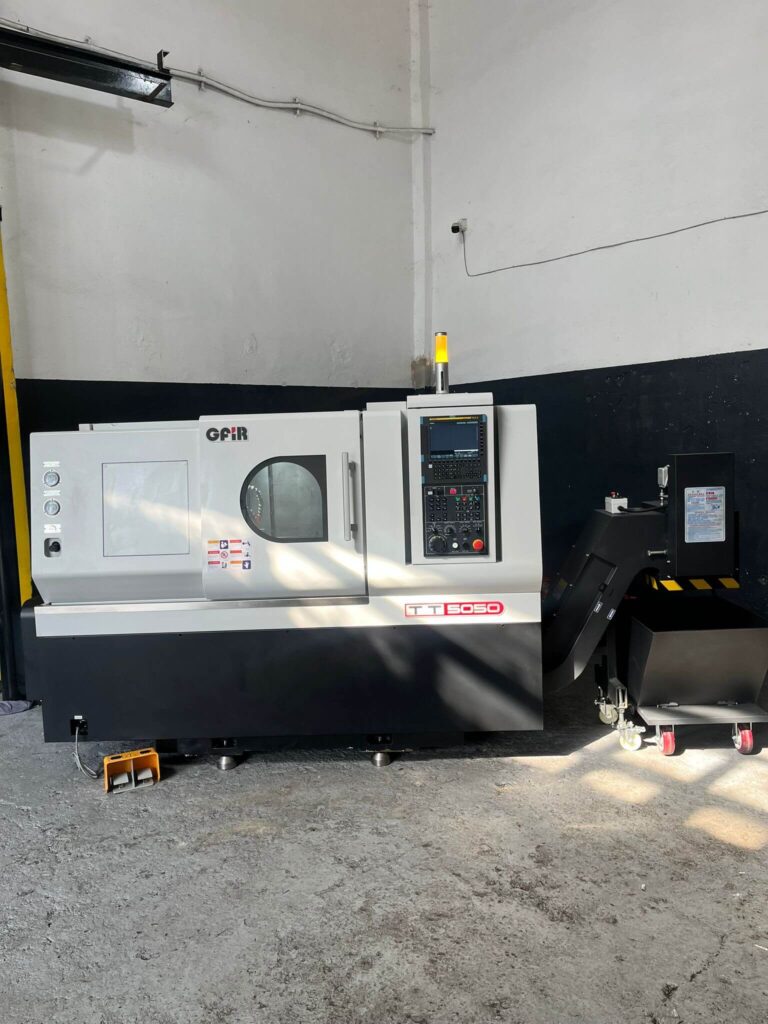

- Otomatik bant tipi talaş konveyörü
- Makina gövdesi bor yağı duş sistemi
- 3 renk iş lambası
- Hava tabancası ve su tabancası
- Kapı kilidi switchi
- Led aydınlatma
- Tam Muhafaza sac aksam
- Transformatör
