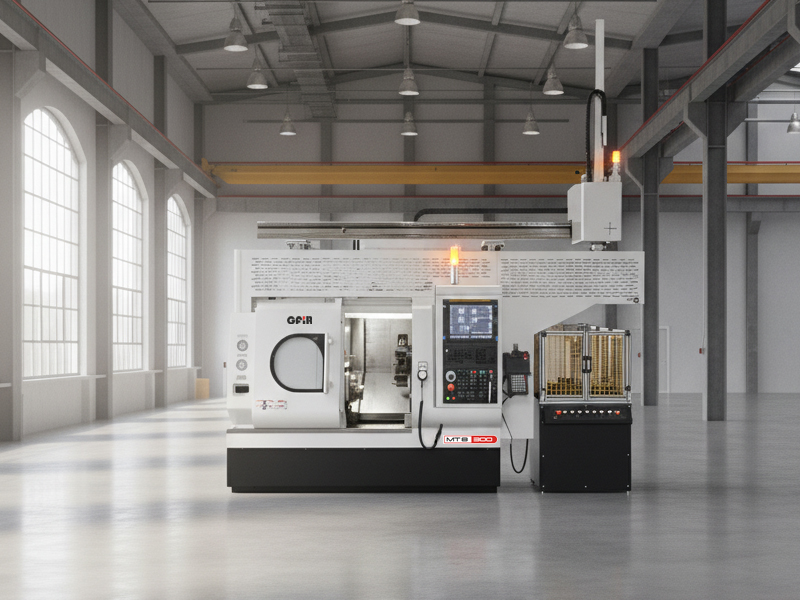

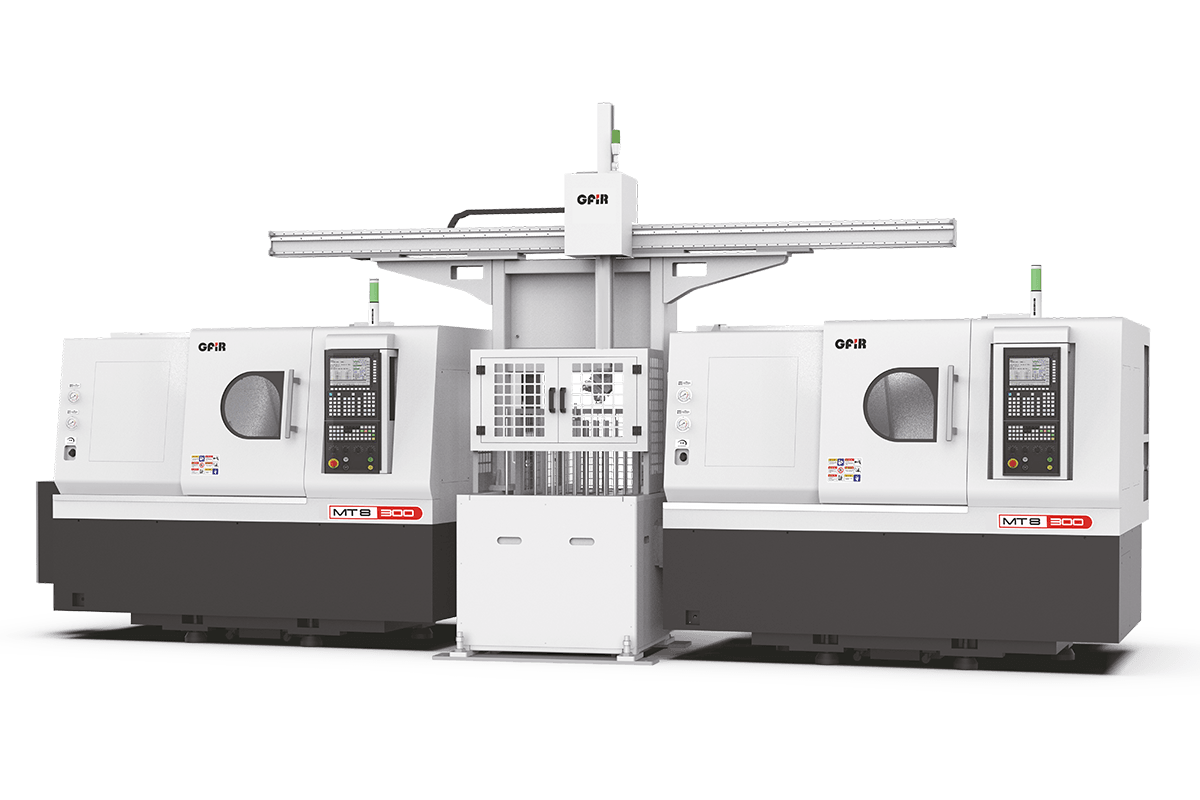

GFIR MT8-300 GANTRY ROBOT
Yekpare ve rijit gövde, kademeli kızak yapısı
*Yüksek rijitliğe ve dayanıma sahip döküm spindle gövdesi
*Yüksek rijitliğe sahip punta gövdesi
*15” Fanuc OiTF Plus Kontrol
* Renishaw takım ölçme probu
*10 istasyonlu gantry robot sistemi
*12T servo BMT45 taret + C eksen
| Teknik Özellik | Değerler | ||||
| Ayna ölçüsü | 8” | ||||
| Yatak üstü çevirme çapı | Ø580 mm | ||||
| Kızak üstü çevirme çapı | Ø210 mm | ||||
| Maks. tornalama çapı | Ø200 mm | ||||
| Maks. tornalama boyu | 300 mm | ||||
| X/Z eksen hareketleri | 190 / 350 mm | ||||
| Çubuk kapasitesi | Ø50 mm | ||||
| Maks. spindle devri | 4000 Rpm | ||||
| Spindle normu | A2-6 | ||||
| Ana motor gücü | 11/15 Kw | ||||
| X/Z eksen hareket hızları | 24/24 m/min | ||||
| X/Z servo motor güç ve torkları | 1,8 kW / 11 Nm | ||||
| Taret | 12T servo taret / 12T BMT45 taret* | ||||
| Takım tutucu ölçüsü | 25×25 mm | ||||
| Delik tutucu ölçüsü | Ø32 mm | ||||
| Canlı takım gücü | 2.7 kW | ||||
| Canlı takım devri | 4000 Rpm | ||||
| Tekrarlanabilir hassasiyet X/Z | 0.004/0.005 mm | ||||
| Punta tipi | Hidrolik | ||||
| Punta yuvası çapı | Ø85 mm | ||||
| Punta hareket mesafesi | 120 mm | ||||
| Punta yuvası koniği | MT5 | ||||
| Soğutma motor gücü | 480 W | ||||
| Toplam güç tüketimi | 14,8 KVA | ||||
| Genel ölçüler (L*W*H) | 2010×1810×1735 mm | ||||
| Ağırlık | 3250 kg | ||||
