BQY630 Tel Erozyon Tezgahı
BQ Tel Erozyon Tezgahları, yüksek hassasiyetli makine parçaları işleme için geliştirilmiş makinelerdir. Üretilen her makinenin, her ayrıntısının kalitesi BQ firması tarafından kontrol edilmektedir. Dünyada Tamburlu tip Tel Erozyon makinelerinde, kendi işletim sistemini geliştiren ve tüm makinelerinde kullanan tek tel erozyon şirketidir. CNC tezgahlar gibi G Kodlarıyla çalışır.
| Teknik Özellik | Değerler |
|---|---|
| Çalışma masası boyutu | 935×645 mm |
| X/Y hareketi | 630×500 mm |
| Maksimum iş parçası boyutu | 1120×700 mm |
| Maksimum kesme kalınlığı | 300 mm |
| Maksimum yük ağırlığı | 900 kg |
| U/V hareketi | 80×80 mm |
| Maksimum kesme konikliği | ±15°/1500 mm |
| Kontrol tipi | XY Mitsubishi Servo veya aynı sınıf UVZ Servo motor |
| Z iletimi | Nümerik Kontrol |
| Eşzamanlı Kontrol Edilen Eksenler | X Y U V – 4 Eksen |
| Tel çapı | θ0.1-θ0.2 mm |
| Tel hızı | 1-11.4 m/s |
| Yeniden konumlandırma doğruluğu | ≤±0.003 mm |
| Maksimum kesme hızı | ≥300 mm²/min |
| Sertlik/Ra | 0.7-1.4 um |
| Su tankı hacmi | 120 L |
| Filtreleme yöntemi | 3 katmanlı filtreleme |
| Güç kaynağı | Üç faz 380v |
| Kontrol sistemi | baqi sistemi |
| Toplam güç tüketimi | 1.8 kw |
| Maksimum işleme akımı | 10 A |
| Makine brüt ağırlığı | 3000 kg |
| Makine boyutu | 2398x1968x2180 mm |
| Üst-alt anormallik kesimi | Evet |
-Win10 işletim sistemi+çift CPU tasarımı+BQ kontrol sistemi
-Döküm makinesi gövdesi
-Kontrol ünitesi, otomatik kenar bulma, otomatik merkez bulma vb. işlevler
-Konik ve açılı kesim yaparken, sadece iş parçasının yüksekliğini sisteme girmeniz yeterli. Sistem açılı kesimi otomatik olarak hesaplayacak ve bitirecektir. Z ekseni hareket ettirilse bile, açının derecesi değişmeyecektir.
-Hassas kesim doğruluğunu artırmak için pulse ve anti-elektrolitik güç kaynağı
-Tel gerginliği servo motor ile kontrol edilir, oldukça akıllıdır

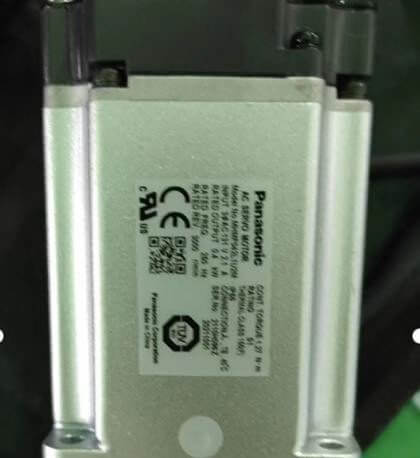

-X,Y,U,V,Z eksenleri Mitsubishi Servo motor

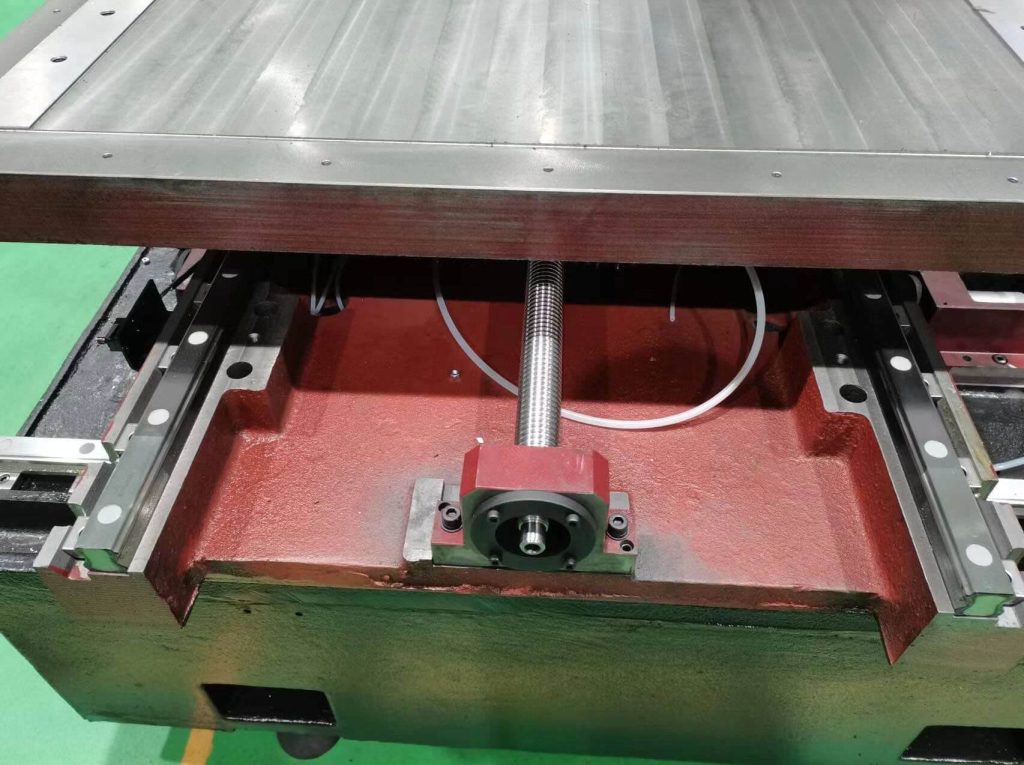

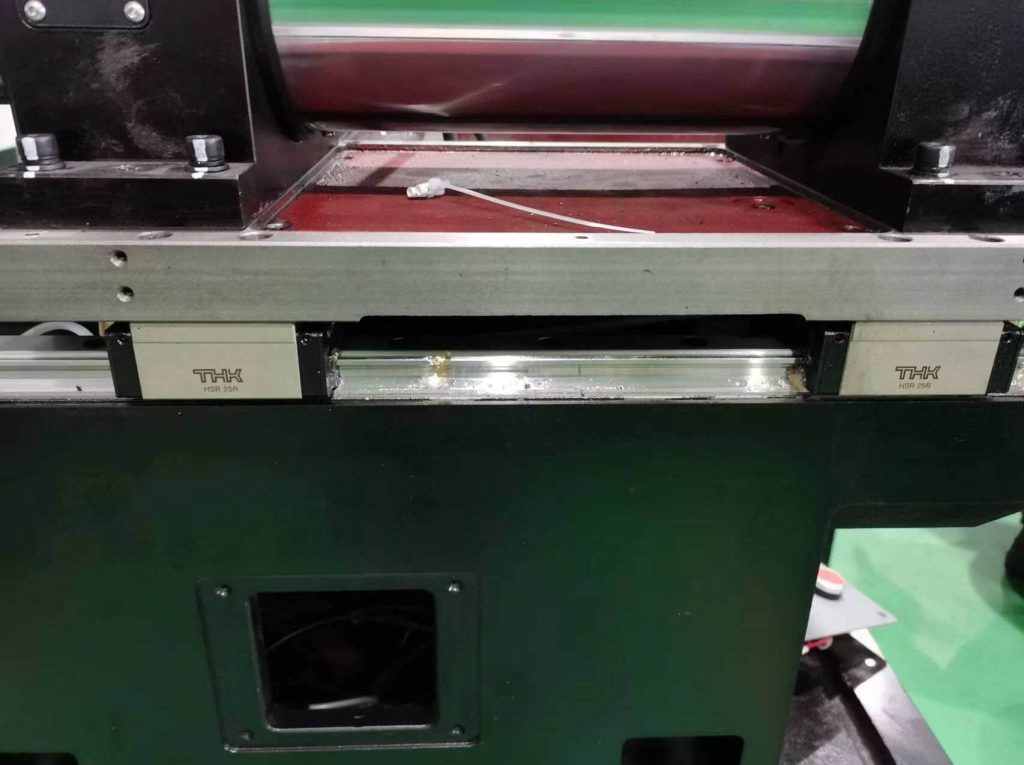

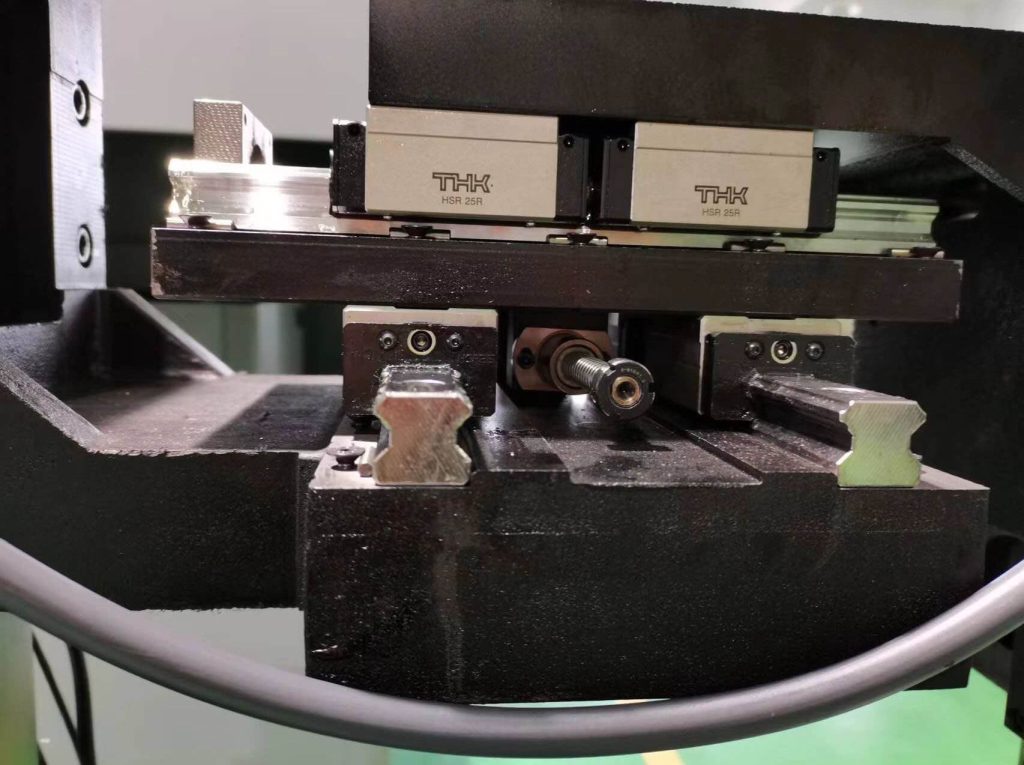

-THK marka Japon yüksek hassasiyetli lineer kızaklar. (Tambur kızakları dahil)
-THK yüksek hassasiyetli vidalı milller.
-NSK (Japonya) / FAG (Almanya) rulmanları.

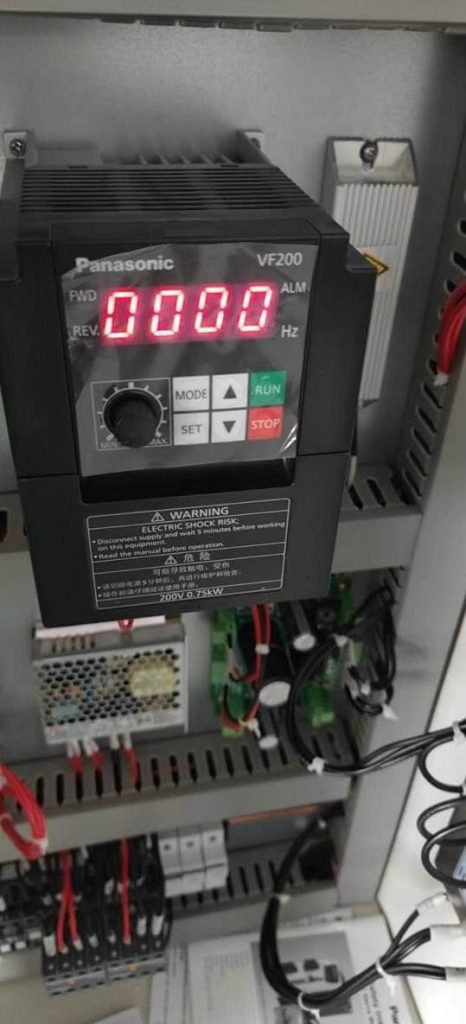

-PANASONIC konvertör (Japon Panasonic).
-PHILIPS Endüstriyel Bilgisayar.
